Evalua tus conocimientos T6

1. En una canalización de un edificio encontramos los siguientes elementos
   D) todas las respuestas son correctas.
2. Que elementos se utiliza en las canalizaciones de redes de voz y datos?
   D) todas las respuestas son correctas.
3. Cuál de los siguientes elementos no es una herramienta para montar canalizaciones?
   B)El tornillo.
4. Para la instalación de tubo en superficie ¿que tubo se utiliza?
   A) La ingletadora.
5. Para sujetar los tubos en superficie se utilizan
   B) El tubo rígido.
6. El tipo de canalización más utilizado para instalaciones de redes de voz y datos es
   B) Abrazaderas.
7. En la instalación de canalización de canaleta
   B) El formado por canaletas y bandejas.
8. Respecto a la instalación de la canalización con bandejas
   B) Se utilizan elementos que tiene el fabricante para los codos.
9. En el tendido de cables de pares del tipo UTP, se recomienda no sobrepasar una fuerza de tracción de
   B) Se utiliza cuando tiene que llevar muchos cables en su interior.
10. En los recintos utilizados para redes de voz y datos
    A) 80N
11. con respecto a los racks podemos afirmar
    A) Siempre sera necesario el uso de una sala de equipos en el edificio.
12. En el interior de un rack que se muestra en la figura 6.34, identifica cada uno de los elementos de que consta.

- Rack
- Latiguillos.
- Switch
- Panel de parcheo
- Bridas
- RJ-45

13. En el rack que se muestra en la figura 6.35, deduce su tamaño en unidades U e indica la altura de los elementos que tiene instalados.

latiguillo de rj 45
un rack
cable ethernet
un switch
panel de parcheo

14.
esta formado por 9U


15. Identifica los elementos que se muestran en la figura.6.36.

Todas son abrazaderas para sujetar tubos en superficie.

16. Identifica los elementos representados en el plano que se muestra en la figura 6.37, Y la forma en que se están conectados.

en este plano hay dos swtches apilables, un panel de parcheo, cable ethernet, latiguillo y una regleta de base shulo.

17. Identifica y ponle nombre
Es una caja de registro.

18
Hay tubo de PVC, un codo y abrazaderas para sujetar el tubo en la pared.

19
A) Codo.
B) Tubo corrugado.
C) Arandelas para sujeción.
D) Es una canaleta de superficie, con tomas de internet.





COMPARATIVA HWAWEI

P8 Y P8 LITE:
Huawei P8 VS Huawei P8 Lite, comparativa entre hermanos



Hace unos meses Huawei presentó su nuevo Huawei P8 y en dicha presentación se hacía referencia también a un modelo P8 Lite en el futuro. Ya están los dos terminales en el mercado y vamos a someterlos a una comparación para ver sobre todo porque uno vale el doble que el otro, nos os separeis de vuestras pantallas, empezamos con Huawei P8 VS Huawei P8 Lite.

Realizaremos una comparativa de todos los aspectos, cámara, rendimiento y batería necesitarán una comparación más extensa pero no os dejaremos indiferente ante información necesaria, Huawei P8 VS Huawei P8 Lite.

Huawei P8 VS Huawei P8 Lite: precio y disponibilidad

Ambos terminales están a la venta , Huawei P8 está disponible en dos colores que son el dorado y titanio, la memoria interna es de 16 GB y su precio 499 €. Por otra parte tenemos el Huawei P8 Lite en colores básicos, blanco y negro y a un precio de 249 €, es la mitad de su hermano mayor.

Huawei P8 VS Huawei P8 Lite: diseño

A día de hoy existen muchos terminales chinos que quieren competir con Apple, sus terminales cada vez más se parecen al iPhone. Que sen móviles chinos no quita que sean terminales con buenas especificaciones y acabados, el Huawei P8 es uno de los mejores de la marca y aparece en el listado de mejores smartphones en muchas webs. Está fabricado en una carcasa unibody de aluminio dando una buena sensación y elegancia siendo cómodo de usar.

Los botones de encendido y volumen tienen distinta forma y textura, se agradece al tacto.



El diseño del Huawei P8 Lite no iba a ser menos, es muy pero que muy parecido a su hermano, también tiene un aspecto elegante, la diferencia es que es más pequeño, su tamaño de pantalla es de 5 pulgadas frente a los 5,2 del Huawei P8 – una diferencia mínima.

Huawei P8 VS Huawei P8 Lite: pantalla

Aún siendo pantallas casi del mismo tamaño, las diferencias son muy grandes, Huawei P8 tiene una pantalla de 5,2 pulgadas Full HD mientras que el P8 Lite se queda en 5 pulgadas y una resolución HD. Con esto podemos ver que el P8 saca bastante ventaja al P8 Lite, cada uno es el responsable de elegir entre HD o Full HD según las necesidades.



EL Huawei P8 tiene buenos ángulos de visión y sus colores son naturales, además tiene un brillo aceptable que nos permitirá usarlo durante el día sin problemas de visualización.

Huawei P8 VS Huawei P8 Lite: rendimiento

El rendimiento del P8 destaca ante el P8 Lite, se lo lleva de calle. Ambos montan un procesador propio de Huawei de ocho núcleos siendo el del P8 mucho más potente, se trata del HiSilicon Kirin 930 mientras que el P8 Lite se queda en el Kirin 620. Kirin 930 trabaja con dos bloques de cuatro núcleos, el primero para rendimiento que trabaja a 2 GHz y el segundo a 1,5 GHz destinados al ahorro de energía.

El kirin 620 del P8 Lite tiene también ocho núcleos a 1,2 GHz, esto hace que tengamos una gran diferencia de rendimiento entre ambos que se verá mermada cuando necesitamos hacer tareas complejas, hablamos de procesamiento gráfico sobre todo. En rendimiento el Huawei P8 es una bestia en comparación con su hermano menor.

	HUAWEI P8	HUAWEI P8 Lite
Dimensiones	144,9 x 71,8 x 6,4 mm	143 x 70,6 x 7,6 mm
Peso	144 g.	131 g.
Batería	2680 mAh	2200 mAh
Pantalla	5,2 " 1920 x 1080 píxeles (424 ppi)	5 " 1280 x 720 píxeles (294 ppi)
Cámara	8 MP / 13 MP	5 MP / 13 MP
RAM	3 GB	2 GB
Memoria interna	16 y 64 GB	16 GB
Android	5.0 - Lollipop	5.0 - Lollipop
Procesador	HiSilicon Kirin 930 2 GHz	HiSilicon Kirin 620 1,2 GHz
Conectividad	HSPA, LTE, NFC, Dual-SIM , Bluetooth 4.1	HSPA, LTE, NFC, Dual-SIM , Bluetooth

Huawei sigue las estrategia de Apple y monta en sus sensores principales del P8 y P8 Lite los mismos, de 13 MP, la diferencia es que el P8 incluye estabilizador óptico de imagen ayudando a sacar mejores fotos en caso de movimiento o con poca luz. El P8 está entre los terminales con mejor camara.

La cámara frontal es la que tiene más diferencia, el sensor de Huawei P8 es de 8 MP mienras que el P8 Lite solo tiene 5 MP, no es una resolución pequeña pero a día de hoy ya estamos viendo bastantes terminales que han dejado atrás los 5 y pasando s lo 8 MP. La cámara frontal de P8 Lite nos parece suficiente para realizar selfies aunque no está de más si nos ofrecen 8, Huawei P8 VS Huawei P8 Lite.



Huawei P8 VS Huawei P8 Lite: batería

Otro punto fuerte del Huawei P8, es de mayor capacidad llegando a los 2680 mAh, Huawei P8 Lite solo llega a los 2200 mAh. Si tenemos en cuenta que P8 Lite monta una pantalla de 5 pulgadas y resolución HD, es una batería bastante decente para este terminal, por ello podemos decir que la duración de ambos es bastante similar. El P8 en algunas pruebas que se han realizado ha llegado sin problema a tener una estimación de duración de un día.

Huawei P8 VS Huawei P8 Lite: conclusión

La decisión entre comprar el Huawei P8 o el Huawei P8 Lite no es nada fácil,ambos son buenos terminales pero si tenemos en cuenta que el P8 Lite es similar en diseño y en tamaño con un precio la mitad del P8 la cosa se complica. Para buen rendimiento no tenemos dudas de que el P8 es el mejor, podremos jugar y ver fotografías con bastante calidad sin problemas.

Si tu vida diaría en el uso del móvil se basa en ver correos o chatear no deberías gastarte más de 300 €, el P8 Lite es una de tus opciones, un gran terminal con un precio sin competencia. ¿crees que es necesario gastar el doble por el Huawei P8?

Huawei P8 VS Huawei P8 Lite.

P9:

UNA REVOLUCIONARIA CAMARA DUAL.

Huawei P9 captura los deslumbrantes colores, la impactante precisión del blanco y negro, el atractivo emocional de Leica.
Captura más luz con dos sensores: uno RGB y uno monocromático. Obtén las increíbles fotos con el algoritmo de fusión de Huawei P9, que combina inteligentemente los colores percibidos por el sensor RGB con los detalles del sensor monocromático.

Haz mejores fotos en condiciones de poca iluminación gracias al tamaño de píxel de 1,25 µm de las dos cámaras de 12 megapíxeles, y logra una calidad profesional en tus imágenes en cualquier condición con la tecnología IMAGEsmart 5.0 del Huawei P9.
Logra fotos con la calidad de una cámara tradicional, incluso en entornos con poca luz, gracias al Algoritmo de Calidad de Imagen Co-desarrollado con Leica.

IMÁGENES NÍTIDAS, RÁPIDAS Y PRECISAS

Captura imágenes nítidas con el procesador de imagen ISP de doble núcleo, el DSP profesional y el ISP de medición de profundidad integrados para un mejor enfoque, velocidad y procesamiento de la imagen.

Saca fotografías con una velocidad, profundidad y nitidez incomparables gracias a su tecnología «Hybrid Focus» con enfoque láser, medición de profundidad y contraste.
Disfruta de un mayor rendimiento gracias al conjunto de chips a medida del procesador Kirin 955. El Kirin 955 cuenta con un procesador de imagen ISP de doble núcleo para una fusión rápida y una gestión optimizada del color y del ruido, y un DSP especializado para el posprocesamiento de la imagen.

NO PIERDAS NI UN MOMENTO.

Mantén tu móvil cargado durante más tiempo con la batería de 3000 mAh (estándar) del Huawei P9.

TRIPLE ANTENA

Signal+ 2.0
Huawei P9 es el primer smartphone del mundo en contar con una antena virtual Triple. Esto significa que no tendrás que preocuparte por la ubicación del Huawei P9 ante diferentes condiciones de señal.

MÁXIMA CONECTIVIDAD

Wi-Fi+ 2.0
conéctate automáticamente a la mejor señal inalámbrica en cada momento. Huawei P9 clasifica automáticamente los puntos de conexión Wi-Fi, dando prioridad a las redes con mejor conectividad.

SEGURO. PRECISO. PRÁCTICO.

Disfruta de la seguridad en tu móvil y desbloquéalo fácilmente con su sensor de huella dactilar optimizado.

Pantalla	5.2 pulgadas IPS || 5.5 pulgadas SuperAMOLED
Resolución	1.920 x 1.080 píxeles 424 ppp || 1.920 x 1.080 píxeles 400 ppp
Procesador	HiSilicon Kirin 955 Quad-core 2.5 GHz Cortex-A72 & Quad-core 1.8 GHz Cortex-A53 GPU ARM Mali-T880 MP4
RAM	3 GB || 4 GB
Memoria	32 GB || 64 GB Slot microSD hasta 128 GB
Versión de Android	Android 6.0 Marshmallow EMUI
Cámaras	Trasera: DUAL 12 MP (f/2.2) & 12 MP (f/2.2). Lente Leica. Autoenfoque láser. Doble flash LED. HDR. Vídeo FullHD Frontal: 8 MP. FullHD
Conectividad	LTE (nanoSIM) Wi-Fi 802.11 a/b/g/n/ac, dual-band, DLNA, WiFi Direct, hotspot Bluetooth 4.2 LE aGPS + GLONASS NFC USB v3.0, Type-C 1.0 reversible
Dimensiones	145 x 70.9 x 6.95 (mm) || 152.3 x 75.3 x 6.98 (mm)
Peso	144 (g) || 162 (g)
Batería	Li-Ion 3.000 mAh (no extraíble). Turbo Charging || Li-Ion 3.400 mAh (no extraíble). Turbo Charging
Otros datos	Gorilla Glass 4 Construcción metálica Lector de huellas dactilares





HDMI 2.0

- Definición 2.0 :
- Comparación con el resto de HDMI'S :
- Velocidad de transmisión :
- Imagen de la comparativa :


Si quieres sacar el máximo partido de tus equipos de imagen y sonido, la mejor opción de conexión que tienes actualmente es HDMI, el estándar que nació pensando en la alta definición y que ahora ha sufrido una importante actualización llegando a la versión HDMI 2.0.
La nueva revisión aparece para acercarte a nuevas posibilidades de ocio y mayores cotas de calidad audiovisual.




La última versión que teníamos hasta ahora de HDMI, la 1.4, es capaz de soportar resoluciones Full HD, o lo que es lo mismo 1920×1080 píxeles, suficientes para las películas y emisiones actuales pero no para extraer todo el potencial de las teles 4K o UHD  que ya están inundando el mercado.
HDMI 2.0 se ha actualizado para dar soporte a los televisores UHD y 4K, pudiendo mostrar imágenes de hasta 3840 x 2160 píxeles gracias a su enorme ancho de banda de 18 Gbps muy superior a los 10,2 Gbps de HDMI 1.4.
Esta mejora en la velocidad máxima de datos que es capaz de transmitir lo convierten además en el candidato ideal para tratar con grabaciones y secuencias generadas en tiempo real de hasta 50 o 60 imágenes por segundo frente a las 30 actuales. Gracias a ello podrás tener películas, conciertos y juegos que se mostrarán mucho más fluidos en tu flamante nueva tele 4K.

CSL - 12,5m cable de HDMI - Ultra HD 4k HDMI | Alta velocidad con Ethernet | Full HD 1080p / 4K Ultra HD 2160p / 3D / ARC y CEC | Cable de blindaje triple + blindaje de conector y contactos

Precio: EUR 14,85

En stock.

¿Quieres recibir el pedido el lunes 9 may.? Cómpralo antes de 5 mins y elige Entrega hoy al completar tu pedido. Ver detalles

Vendido por CSL-Computer y gestionado por Amazon.

Tamaño: D: 12,5m

  Cable HDMI 2.0 PROFESIONAL 12M - 3D - Alta velocidad con Ethernet - FULL HD 1080p - Digital Cinema 4K - Conectores chapados en oro

de Amazon.es - Seller

Precio: EUR 13,90

KabelDirekt TOP Series - Cable HDMI (con Ethernet, HDMI 2.0, 4K, 15 m), negro

de KabelDirekt

 Tamaño: 15 Metros
 Precio: EUR 25,99

CSL - 10m cable de HDMI - Ultra HD 4k HDMI | Alta velocidad con Ethernet | Full HD 1080p / 4K Ultra HD 2160p / 3D / ARC y CEC | Cable de blindaje triple + blindaje de conector y contactos

de CSL-Computer

 Precio: EUR 14,99

Conceptos clave:

Abrazadera : pieza de metal que sirve para aguantar los tubos en la pared o en el techo.

Área de trabajo : Un área de trabajo es un área discreta en el escritorio de GNOME en la cual se puede trabajar.

Armario de datos : No solo se utilizan para redes de datos, también sirve para la distribución de audio.

Backbone : Se refiere a las principales conexiones troncales de internet.

Bandeja : Es para el soporte de conductores eléctricos en una instalación.

Broca : se pone en el taladro, y se utiliza para hacer agujeros.

Caja de mecanismos : donde se realizan los empalmes de la instalación.

Canaleta: conducto que se utiliza para pasar los cables de una instalación .

Canalización : Es un conjunto de elementos que protegen y sujetan los cables.

Canalización horizontal : Entre armarios y tomas de usuario o áreas de trabajo.

Canalización vertical : Entre armarios de diferentes pisos, e incluso, del mismo piso.

Código IP : Una dirección IP es un número que identifica, de manera lógica y jerárquica, a una Interfaz en red.

Codo : se utiliza en canaletas o tubos para realizar curvas de 90º.

Empotrado :

Envolvente : De los equipos electrónicos constituyen un elemento preventivo importante y garantizan la protección contra la penetración de agentes ambientales, ya sean solidos o líquidos.

Equipo de protección individual : (EPI) por ejemplo unos cascos por si estas trabajando con mucho ruido para que no te moleste.

Ingletadora : sirve para realizar cortes a inglete, de 45º y 90º.

Lima : sirve para lo mismo que la lija pero para superficies mas finas (ej: las uñas).

Martillo : sirve para clavar clavos y otras utilidades.

Open rack : Son modelos que solo disponen de la estructura, eliminando puertas y otros complementos.

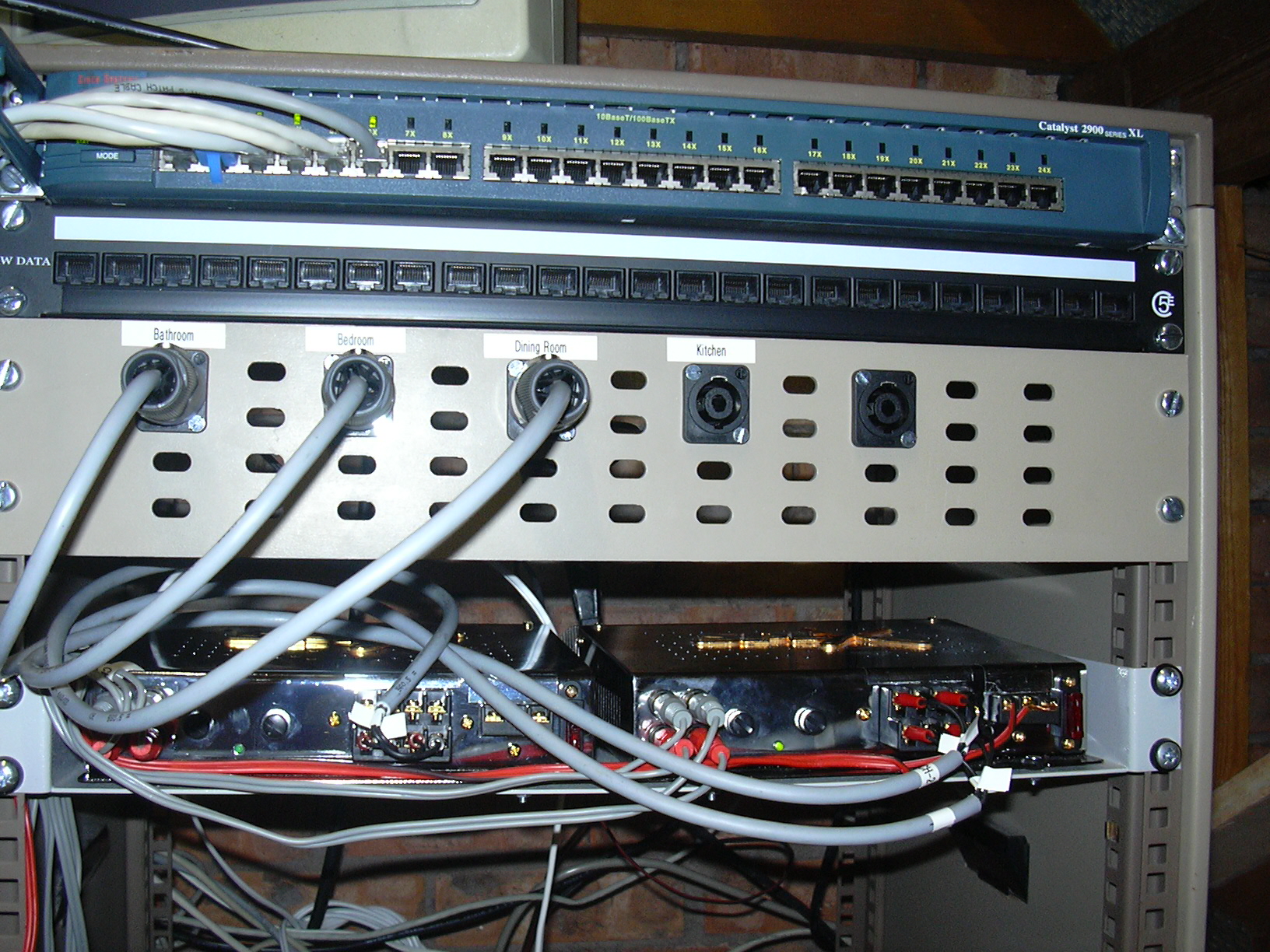

Panel de parcheo :

PVC : El PVC es el producto de la polimerización del monómero de cloruro de vinilo a policloruro de vinilo.

Rack : Un rack es un soporte metálico destinado a alojar equipamiento electrónico.

Rack mural : Como todos los armarios, sirve para alojar la electronica de red. Son los más pequeños y van colgados en la pared.

Rack de pie : Son utilizados principalmente cuando se instalan en su interior servidores SAIS. (sistema de alimentación interrumpida).

Regola o roza :

Repartidor :

Registro :

Sala de equipos :

Segueta :

Serrucho : Sirve para cortar madera a mano.

Soporte : Sirve para aguantar una carga externa.

Suelo técnico : Es un sistema que soluciona la necesidad de ocultar el gran número de instalaciones que se dan en determinadas zonas de trabajo. esta altamente recomendada.

Superficie : Parte externa de un cuerpo que lo limita o separa de lo que le rodea.

Taco :

Taladro :Es una herramienta donde se mecanizan la malloria de orificios, sea en suelo, techo o pared.

Tapa: La pieza que cierra la zona superior de las cajas o recipientes.

Techo técnico : Ofrece una solución constructiva en espacios que requieren albergar instalaciones de diversa naturaleza.

Toma de usuario : que tiene por objeto la creación de productos que resuelvan necesidades concretas de sus usuarios finales, consiguiendo la mayor satisfacción y mejor experiencia de uso posible con el mínimo esfuerzo de su parte.

Tornillo : Sirve para apretar o aguantar algo.

Tubo : Sirve para ser visible en la instalación como en el caso de naves industriales.

Tubo corrugado : Es el más utilizado comúnmente que se instala en la pared y en el techo.

Tubo corrugado reforzado : Sirve para que no se aplaste con la presión de la solería.

La sala de equipos deberá tener las siguientes características:

• Se dejarán, al menos, 0,07m2 por cada área de trabajo o punto de red, como espacio previsible para la ubicación de los equipos de cableado, con un tamaño mínimo de 14m2.
• Se calculará una altura mínima libre de obstáculos de 2,5m.
• Se controlará la temperatura entre 18ºC y 24ºC y una humedad relativa entre 30% y 55%.
• Se dejarán al menos, 0,06m2 por cada armario rack dedicado a albergar servidores y equipos de comunicaciones.
• Se dispondrán puertas que tendrán, como mínimo, 91 cm de ancho por 2 m de alto.
• En cuanto al sistema de alimentación interrumpida, debe preverse un espacio para la instalación dentro de la sala de equipos hasta 100 kVA. Si fuese superior a 100kVA, debe instalarse fuera de dicha sala.
• Debe estar ubicada lejos de fuentes electromagnéticas; hay que presentar especial atención a los transformadores eléctricos y a los motores de potencia. Estará fuera de las verticales de agua y de lugares con posibilidad de filtración e inundación.
• Tendrá una instalación de extintores en la propia sala de equipos.

• La iluminación será superior a 500 lúmenes, medidos a 1 m.

SISTEMA DE TIERRA. ANSI/TIA/EIA J-STD 607A.

EL SISTEMA DE TIERRA ES IMPORTANTE POR LO SIGUIENTES MOTIVOS:

• Disminuye el riesgo y los efectos del contacto con la corriente eléctrica.
• Aumenta la conexión del sistema de tierras eléctrico.
• La impedancia entre varios puntos de tierra es el principal factor para equilibrar el potencial entre ellos.
• Cuando sobre un cable hay interferencias de aparatos eléctricos, un conductor de tierra hará  que tales interferencias se reduzcan o tengan menos  influencia.
• Cuando existen transistorios, la conexión de varios cables por zonas puede eliminar parcialmente los transistorios.

LOS COMPONENTES PRINCIPALES DEL SISTEMA DE TIERRA SERÁN:

• El conductor de conexión a tierra para las telecomunicaciones será, como minimo, de 6 AWG, y conectará el punto central de conexión del sistema de tierra de comunicaciones con la tierra eléctrica del edificio.
• Un conductor de 6 AWG (6mm de diámetro) o incluso, de 3 AWG(14 mm) conectará todas las tierras de todos los equipos de los armarios de comunicaciones con la tierra principal de comunicaciones. No se aceptarán conexiones con tuberías de agua o blindajes metálicos. El diámetro del conductor será conforme a lo indicado en la tabla 6.4.
• Los equipos del área de trabajo estarán conectados a la tierra eléctrica y de telecomunicaciones.
• Si dos tierras no tienen el mismo potencial, los equipos intermedios pueden verse afectados.



Separación de servicios (distancia entre la línea eléctrica y el cableado de datos)

                                                                      Distancia
Tipo de cable      sin divisor o no metálico      divisor de aluminio      divisor de acero.

Cable eléctrico sin apantallar     200mm                    100mm                           50mm
y cable de datos UTP.

Cable eléctrico sin apantallar
y cable de datos FTP.                     50mm                      20mm                              5mm

Cable eléctrico apantallado y
cable de datos UTP.                         30mm                     10mm                              2mm

Cable eléctrico apantallado y
cable de datos FTP.                           0mm                       0mm                                 0mm




Instalación de canalizaciones.

Se  indica, a continuación, las recomendaciones de la norma ANSI/EIA/TIA569-A.

• No debe haber más de 30 m entre cajas de registro
• Los registros deben tener una longitud superior a 12 veces el diametro de la canalización mayor que recoja.
• El tamaño más pequeño que se debe usar es de 20 mm de diámetro.
• No se puede utilizar más de dos curvas de 90º entre las cajas de registro.
• El radio de curvatura será :

- Si el diámetro interno de la canalización es <50mm, el radio será, al menos, de 6x.
- Si el diámetro interno de la canalización es >50 mm, el radio será, al menos, de 10X.

• Debe estar presente un par para tracción, cuando sea necesario.
• Las canalizaciones perimetrales o principales se llenarán al 40%, en previsión de futuras ampliaciones.
• Para dimensionarlas, se calcularán 650mm2 por cada área de trabajo (10m2).
• Es recomendable utilizar canalizaciones de 15cm  de profundidad máxima.

Recintos para redes de datos

Los recintos utilizados para redes de datos pueden ser de tipo armario o sala de equipos. Cada uno de ellos tiene una aplicación en función de la superficie a cubrir y los equipos que debe albergar en su interior.
Los armarios suelen ser de tipo rack de 19", que son los normalizados para estas instalaciones. Un rack es un soporte metálico destinado a alojar los equipamientos electrónico, informático y de comunicaciones. Las medidas para la anchura están normalizadas para que sean compatibles con los equipamientos de la mayoría de fabricantes. También se llaman bastidores o cabinas.
Cada columna tiene tres agujeros a intervalos regulares, llamados unidades rak <<U>>,
La altura de los raks está normalizada y sus dimensiones se indican en unidades U. Es normal que existan racks desde 4 U de altura hasta 46/47U de altura.
La anchura estándar de los racks está normalizada, dando cierta flexibilidad en función del equipamiento que albergue en su interior. Los más comunes son de 450mm, de 600mm, de 800mm, de 900mm, de 1.000mm, y de 1.200mm.

• Rack mural: como todos los armarios, sirve para alojar la electronica de red. son los mas pequeños y van colgados en la pared.

• Rack de pie: Son utilizados principalmente cuando se instalan en su interior servidores, SAIS, aparte de la electrónica de red.



• Open rack o rack abierto: Estos son modelos que disponen solo de la estructura, eliminando puertas y otros complementos. Se utiliza en salas de equipos, que al estar cerradas, permiten utilizar este tipo de recintos.

Tirada de cableado en canalizaciones.

• La tensión maxima del cable UTP es de 110N (12kg). Es decir, no debemos tensar más de ese valor pa no estropear el cable ni sus caracteristicas de transmisión.
• En un cable multiplay hay que seguir las indicaciones del fabricante del mismo.
• Los lazos o nudos en el cable creean daños permanentes en el mismo, cambiando la construcción original interna, incluso cuando el cable se estira de nuevo. Por tanto, si forma un nudo o lazo, es recomendable cortar y aprovechar el trozo para un enlace mas corto.
• Es aconsejable dejar un trozo de cable de reserva, que sera de unos 3 m en el cuarto de telecomunicaciones y de unos 30 cm en la toma de usuario. No se debe forzar dicho cable dentro de la roseta. La longitud de cada enlace horizontal (entre el armario y la toma de usuario)no debe exceder los 90m, incluyendo el cable de reserva.
• No instalar el cable de reserva en forma de bobina (circulo); mejor mejor hacerlo en forma de 8, a lo largo de las canalizaciones o en el propio armario.
• Los radios de curvatura serán de 4 veces el diámetro exterior del cable en el caso del UTP, y de 8 veces el diámetro exterior del mismo en el caso del FTP. Para los cables de cobre en el sistema troncal, el radio de curvatura debe de ser 10 veces el diámetro exterior del cable. Para otros casos, se seguiran las indicaciones del fabricante.
• No deben apretarse las bridas hasta el punto que deformen la cubierta del cable, ya que se fuerzan los pares unos contra otros, empezando el enlace. Las bridas se pondran a mano y deben poder moverse sin esfuerzo.
• Se tendrá cuidado en no dañar el aislamiento de los conductores al pelar la cubierta. Es importante utilizar herramientas específicas para pelar los cables.
• El pelado de la cubierta en las rosetas no deberá superar los 2,54cm.
• El destrenzado de los pares será, como máximo, de 13mm.
• Al incrustar el cable con la herramienta de inserción IDC, es conveniente utilizar la herramienta dos veces por cada conductor, con el fin de asegurar la mejor conexión posible, sobretodo con los cables de categoría 6.
• En cables de fibra óptica, seguir las recomendaciones cada vez que realicemos alguna instalación, para ir memorizándola.

Instalación y colocación de bandejas.

Cuando una instalación de superficie necesita más espacio, se utilizan las bandejas en lugar de las canaletas. Además, cuando se necesitan una protección mecánica importante contra golpes a los cables, se utilizan las bandejas metalicas.
En la figura 6.20 se muestran varios tipos de bandejas.
Además de la protección, la función de las bandejas es el soporte de los conductores eléctricos instalados siguiendo las indicaciones del Reglamento Electrotécnico de Baja Tensión.
La bandejas metálicas deben conectarse a la red de tierra de forma que quede asegurada su continuidad eléctrica. No obstante, las bandejas no pueden utilizarse como conductores de protección de neutro.
Para la colocación de las bandejas, cada fabricante suministra la forma de realizarlo, los elementos necesarios, los soportes, etc.




Para la instalar tanto las canaletas en el techo como en altura, así como las bandejas y el cableado en su interior, es necesario generalmente el uso de escaleras portátiles  o de mano. Esto requiere de unas medidas de prevención de riesgos laborales que hay que ir aprendiendo con su uso.

Ingletadora.

Ingletadora de METABO KS 216 M LASERCUT (LED)

de Ferrotecnia

Ingletadora de METABO KS 216 M LASERCUT (LED)

Ver más información en Ferrotecnia »

175,00 €

Envío gratuito

Ferrotecnia

Stanley 1-20-600 - Ingletadora de plástico con sistema de bloqueo y serrucho.

Precio:	EUR 13,15
	Precio final del producto

Identificador de producto del fabricante	STA120600
Peso del producto	1,2 Kg
Dimensiones del producto	46,6 x 17 x 16,5 cm
Número de modelo del producto	STA120600
Color	Negro, Amarillo
Número de productos	1
Incluye baterías	No
Necesita baterías	No
Peso	1.2 kilogramos

• Cuerpo de materia sintética muy resistente
• Para cortes con ángulos a 45°, 90° y 22,5°
• Suministrado con un serrucho de 355 mm, de acabdo fino (13DPP) y dentado HP
• Ingletadora Stanley material sintético con sierra
• Ángulo regulable en 9, 45 y 22,5
• stop de serrado integrado, sistema de levas de retención



colocación de canaletas.

DEFINICIÓN: Define la canaleta protectora como el material de instalación formado por un perfil rectangular de paredes perforadas o lisas, destinado a alojar conductores o cables eléctricos, cerrado por una tapa desmontable.

DENTRO SE INSTALA: Interruptores, tomas de corriente, rosetas de red, dispositivos de mando y control, siguiendo siempre las instrucciones del fabricante.

COMO SE INSTALA LA CANALETA: Para la canaleta, primero se inspecciona el lugar, se realiza el trazado siguiendo como guía el plano de instalación del proyecto, se marcan los lugares en los que se realizarán los taladros y colocaremos la canaleta co0n tornillos adecuados a su tamaño, todo ello como se muestra en la actividad propuesta 6.11. En la figura 6.14 podemos ver unas canalizaciones instaladas sobre el techo, la pared y suelo.
Siguiendo los planos del proyecto técnico como, por ejemplo, el que se muestra en la figura 6.15 para una instalación en el suelo, procedemos a realizar el trazado y después, la instalación de la<s canalizaciones,  para finalmente introducir los cables, llegar hasta el armario de datos y colocar todos los elementos finales como las tomas de datos, los enchufes, etc., tal como podemos ver en la figura 6.16, todo ello con ayuda de un taladro y las bocas adecuadas, cinta métrica, unos tacos, una guía para introducir los cables, etcétera.


Herramientas canalizar tubos (6.8)

CINCEL:

El cincel se usa únicamente en frío con la ayuda de una herramienta de soporte como un martillo o una maza y sus funciones generales son dos:
a). Dividir un material
b). Extraer virutas de un material
PRECIO: 11,40€

CORTAFRÍOS:

a). Dividir un material
b). Extraer virutas de un material
PRECIO: 7,95€

MARTILLO COMPRESOR:

Martillo Compresor REDSTONE SDS-PLUS 900w

Martillo Perforador horizontal de 900 W de potencia, fuerza de impacto de 3,2 J. Tiene una capacidad máxima de perforación de 26 mm en hormigón, 13 mm en acero y 30 mm en madera.
PRECIO: 169,00€

ROZADORA DE PARED:

Potencia W 1.500
Diametro de disco mm  125
Ancho de corte mm 8-30
Maxima profundidad mm 5-29
Peso Kg 5

PRECIO: 199,00€

Instalación y colocación de tubos

tipos de tubos y definición:
imágenes de estos tubos:
herramientas de corte (imágenes):
consideraciones generales para montar/ instalar canalizaciones con tubos protectores:
consideraciones  especificas de un montaje en superficie.


TUBOS:

De empotrar : se utiliza para introducirlo en la pared.

Corrugado: se instala en la pared y en el techo.

Corrugado reforzado: para que no se aplaste con la presión.

Rígido de superficie: se utiliza para ser visible en la instalación.


 HERRAMIENTAS:

para realizar los cortes de los tubos rectos y limpios.


CONSIDERACIONES GENERALES:

La instalación de las canalizaciones de tubos protectores se ajustara a lo dispuesto en una serie de consideraciones generales que se complementan con otras específicas, segun la instalación sea en superficie, empotrada o al aire.

• El trazado de las canalizaciones se hará siguiendo líneas verticales y horizontales o paralelas a las aristas de las paredes que limitan en el local en el que se efectúa la instalación.
• Las curvas practicadas en los tubos serán continuas y no originan reducciones de la sección. Los radios mínimos de curvatura para cada clase de tubo serán los especificados por el fabricante.
• Se podrán introducir y retirar con facilidad los conductores  en los tubos, una vez colocados y fijados, disponiendo, para ello, los registros que se estimen necesarios, que en tramos rectos no están separados entre sí más de 15m. El número de curvas en ángulo situadas entre dos registros consecutivos no será superior a tres.
• Los tubos metálicos que sean  accesibles deben ponerse a tierra, debiendo asegurarse su continuidad eléctrica.
• No podrán utilizarse los tubos metálicos como conductores de protección o de neutro.
• El cambio de canalización se realizará en una caja apropiada, de material aislante y no propagador de la llama. En ningún caso se permitirá la unión de conductores con empalmes o derivaciones entre armario de datos o entre el armario de datos y la toma de usuario.

 CONSIDERACIONES ESPECIFICAS:

 Cuando se realice un montaje en una superficie con tubos se tendrán en cuenta, además de las consideraciones generales, las siguientes especificas:

• Los tubos se fijarán a las paredes o techos por medio de bridas o abrazaderas protegidas contra la corrosión y sólidamente sujetas. La separación entre fijaciones o abrazaderas será, como máximo, de 0,5 m. Se dispondrán fijaciones antes y después de un cambio de dirección, en los empalmes de los tubos y en la proximidad de las entradas a las cajas de registro.
• Los tubos se colocarán adaptándose a la superficie sobre la que se instalan, siendo conveniente colocarlos, siempre que sea posible, a una altura mínima de 2,5 m sobre el suelo.
• En los cruces de los tubos con juntas de dilatación de un edificio, deberán interrumpirse los tubos, quedando los extremos del mismo separados entre sí 5cm y empalmándose posterior mente mediante manguitos deslizantes que tengan una longitud mínima de 20 cm.

 CONSIDERACIONES ESPECIFICAS DE LOS TUBOS CUANDO SE EMPOTRAN:

• En la instalación de los tubos en el interior de los elementos de la construcción, las rozas (regolas) no pondrán en peligro la seguridad de las paredes o de los techos en los que se practiquen.

Canalizaciones

INTRODUCCIÓN.
Todo el cableado que hemos estudiado y realizado hasta ahora, al instalarlo en un edificio ha de ir con una protección adecuada para que sea duradero y no se manipule fácilmente por el personal no autorizado para ello. De forma similar a las canalizaciones que se utilizan para el cableado eléctrico en las viviendas, encontramos canalizaciones de uso genérico para cualquier tipo de cable y canalizaciones específicas para las redes de voz y datos.

Estas canalizaciones están reguladas con una normativa específica, y los fabricantes tienen que cumplirla cuando suministran un producto.

Definición: Es un conjunto de elementos que protegen y sujetan los cables.

Tipos de canalizaciones

• De la entrada a la sala de equipos o al cuarto de telecomunicaciones.
• Canalizaciones  verticales o blakbones del edificio, entre armarios de diferentes pisos, e incluso, del mismo piso.
• Canalizaciones horizontales, entre armarios y tomas de usuario o áreas de trabajo.

 Consideraciones en la canalización

Para la instalación de un sistema de cableado  es necesario realizar actuaciones sobre la construcción del edificio en cuestión . Con carácter general tendremos las sigientes consideraciones para las distintas situaciones posibles:

• El cableado horizontal va desde el armario repartidor de planta hasta el área de trabajo o la toma de usuario.
• El cableado principal o blakbone conecta los distintos repartidores de planta con el repartidor principal.
• La instalación de un sistema de cableado en un edificio nuevo es relativamente sencilla, si consideramos el cableado como un elemento a incluir en la planificación de la obra, ya que los instaladores no tienen que preocuparse de las paredes, la pintura, los suelos, etc. La situación en los edificios ya construidos es muy diferente.

Opciones para la distribución de canalizaciones.

• Tubo empotrado (utilizando fundamentalmente en las viviendas).
• Tubo en superficie.
• Canalización en superficie, que puede ser de dos tipos: canaleta y bandeja.
• Falso techo o techo técnico.
• Falso techo o suelo técnico.

Que hay que considerar a la hora de inclinarse por la utilización de un sistema.

configuración del router

- copiar hasta la definición de wpa
- copiar los últimos 4 párrafos (p80)
- explicar:
- como entrar al router
- como cambiar la contraseña de acceso al router (no a la wi-fi)
- como delimitar el rango IP en el DHCP
- como denegar el acceso a un dispositivo por su MAC

En este tipo de redes inalámbricas es importante la seguridad en las comunicaciones, pues cualquiera podría entrar a algún equipo de la red y coger datos que son de gran interés para la persona o empresa que dispone de dicha red inalámbrica.
Para la seguridad de los datos transmitidos, los puntos de acceso incorporan un sistema de encriptación (cifrar u ocultar la información), que consiste en una forma de actuar utilizando una clave que solo conocen aquellos que se conectan a la AP. Los sistemas de encriptación más utilizados son:
WEP (wired equivalent privacy--- privacidad equivalente a cableado): es un sistema básico de encriptación, el más antiguo y, por tanto, el más débil ante ataques de personas no autorizadas. Se han descubierto varias vulnerabilidades y se ha actualizado al sistema WPA más potente, aunque lo siguen incorporando los AP como método básico de encriptación.
WPA (wi-fi protected acces---acceso protegido a wi-fi), que corrige ciertas deficiencias de WEP, por lo que es más potente y segura. La versión WPA2 es más potente y desde 2004 está en funcionamiento y, desde ese momento, se desaconsejó es uso WEP.

Para entrar en la AP, debemos conocer su dirección IP. Este es un parámetro que ya habíamos mencionado que, por defecto, suministra el fabricante. Si nada se ha cambiado, entraremos con esta dirección, y si alguien  lo ha cambiado y no tenemos la nueva IP, procederemos a resetearlo para tener acceso al mismo.

Una dirección IP muy utilizada por los AP y los routers es 192.168.1.1. con una mascara de subred 255.255.255.0, ya que podemos comrobar que es una dirección de clase C.

Abrimos nuestro navegador habitual (google chrome, internet explorer, mozilla firefox, etc.), y en la barra de direcciones escribimos: http://192.168.1.1 o bien, la dirección que por defecto nos suministre el fabricante.

 Accedemos a una ventana similar a la mostrada en la figura 4.16a). Tecleamos el nombre de usuario y la contraseña y entramos, apareciendo la pantalla mostrada en la figura 4.16b).



Ahora te explicaré paso por paso como cambiar la contraseña del Wi-Fi en un router TP-Link WR841N. Los pasos son muy sencillos, primero tienes que tener el ordenador conectado vía cable al router directamente, luego abre el navegador y desde la barra de dirección del mismo escribe 192.168.1.1 y luego presiona ENTER.
Te pedirá un nombre de usuario y una contraseña:

Le pones como nombre de usuario admin, la contraseña está escrita debajo del router. Luego de ponerle las credenciales dale clic donde dice “Iniciar sesión”, luego te aparecerá la página de configuración de tu equipo router, vamos a la configuración inalámbrica Wi-Fi dándole clic a la opción que está a la izquierda que dice “Wireless” y te aparecerá algo como lo siguiente:

Como puedes ver en la imagen hay varias opciones, las que modificaremos son las siguientes:
SSID. El SSID es el nombre de la red Wi-Fi, puedes borrarle el que tiene y luego ponerle el que desees.
Channel. Este es el canal de transmisión de la red Wi-Fi, osea, es por donde se transmite la señal inalámbrica, de manera predeterminada está en auto, pero te recomiendo modificarlo y ponerle 6, 11 o 1.
Enable SSID Broadcast. Esa opción es para ocultar o mostrar la red Wi-Fi. La opción viene marcada de forma predeterminada, si la desmarcas la red Wi-Fi está invisible y los dispositivos que le busquen no podrán encontrarla, para conectarse a este tipo de redes hay que agregarlas manualmente.
Luego de hacer los debidos cambios dale clic al botón que está debajo que dice “Save”. Cuando realices los cambios te aparecerá una letra en roja debajo con un enlace a un botón que dice “reboot”, le das clic al botón que dice “Reboot” el router se reiniciará para efectuar los cambios.
Luego de que se reinicie el router vamos a la parte donde hay que configurar la clave, eso es a la izquierda en Wireless->Wireless security:

Como puedes ver en la imagen elijes la opción “WPA-PSK/WPA2-PSK“, luego donde dice PSK Password pones la contraseña, la clave tiene que tener 8 caracteres como mínimo, la misma puede contener números y letras. Luego de eso dale clic al botón que dice “Save” para guardar los cambios, te aparecerá la letra en rojo, la cual indica que tienes que reiniciar el router para efectuar los cambios, le das clic donde dice “click here” y luego en el botón “Reboot”, cuando el router se reinicie ya tendrás el Wi-Fi configurado con un nombre nuevo y una contraseña nueva.
Pa cambiar la contraseña tienes que entrar en el router, ir a wireless security, poner la contraseña que hay y cambiarla por otra nueva que no sea fácil, y a ser probable que tenga números y letras.

Actividad 4.27.

Los siguientes cables son cables coaxiales pero el vivo va aumentando su grosor.

CABLE LMR-100 :


50 Ω CABLE COAXIAL	MATERIAL	DIÁMETRO
CONDUCTOR INTERIOR	Cobre sólido	0.46 mm
DIELÉCTRICO	PE	1.52 mm
BLINDAJE	Cinta de aluminio galvanizado, malla de cobre.	2.11 mm
CUBIERTA	PVC	2.79 mm

CABLE LMR-200 :

General Specifications
Outer Diameter	0.195 inches	Center Conductor	Solid bare copper
Impedance	50 Ohm	Outer Conductor	Braid, Foil
Velocity of Prop.	83%	Jacket	Black PE
Temperature Range	-40 to 185 °F	Shielding	>90 (dB)

Power Capacity  (In watts 104 °F, 40 °C)
MHz:	30	50	150	220	450	900	1500	2000
LMR-200	1020	790	450	370	260	180	140	120
Click here to view POWER CHART FOR ALL CABLE TYPES

Attenuation  (dB per 100 feet)
MHz:	30	50	100	146	150	440	450	1000	2400
LMR-200	1.8	2.3		3.9	4.0	6.9	7.0		16.5
Click here to view ATTENUATION CHART FOR ALL CABLE TYPES

CABLE LMR-300 :

Especificaciones

Conductor central                      Cobre electrolitico puro desnudo y pulido 1,78 +/- 0,02     mm
Dieléctrico                                Polietileno celular físico 4,85 +/- 0,07     mm
Conductor exterior
1era Pantalla                 Cinta de Aluminium pegada
2nda Pantalla                Malla trenzada de cobre estañado
Diámetro sobre malla                5,60 +/- 0,10     mm
Porcentaje de cobertura            90%
Cubierta                                   Polyetileno                   7,60 +/- 0,15     mm
Color                                       Negro
Peso total neto                         81,0      kg/km aprox.
Temperatura de trabajo             70ºC – 30ºC


CABLE LMR-400 :




Especificaciones

Construcción del cable

Descripción	Material	mm	Pulgadas
1.Inner Conductor	Solid BCCAI	2.74	0.108
Espuma 2.Dielectric	PE (polietileno)	7.24	0.285
3.Outer Conductor	Cinta de aluminio	7.39	0.291
4.En general Braid	34 AWG cobre estañado, el 90%	8.13	0.320
5.Jacket Negro	PE (polietileno)	10.29	0.405

CABLE LMR-500 :


Part Number	Conductor Stranding	Nom. Dia. of Cond.	Dielectric (in)	Nom. Imp.	Nom. Cap. (pF/ft)	Nom. O.D. (in)	Approx LBS/MFT
LMR-500	Solid	0.142	0.370	50	23.6	0.500	97
LMR-500-DB	Solid	0.142	0.370	50	23.6	0.500	97
LMR-500-FR	Solid	0.142	0.370	50	23.6	0.500	97

CABLE LMR-600 :

Pérdida de señal Tabla comparativa por Tipo de cable

Tipo de cable

Atenuación (pérdida) @ 2,4 GHz

Atenuación (pérdida) @ 5,8 GHz

600 Series

4.325 dB/100foot 14.19 dB/100meter

7.261 dB/100foot 23.825 dB/100meter

CABLE LMR-900 :
  LMR-900-DB     Outdoor/Watertight
     LMR-900-FR    Indoor/Outdoor Riser CMR     FRPE     Black     54033






 CABLE LMR1200 :






CABLE LMR-1700 :








CABLE RG-58 :


Pérdida de señal Tabla comparativa por Tipo de cable

Tipo de cable	Atenuación (pérdida) @ 2,4 GHz	Atenuación (pérdida) @ 5,8 GHz
RG-58	24,775 81,288 dB/100foot dB/100meter	41.122 dB/100foot 134.921 dB/100meter




CABLE RG-8X :







CABLE RG-213/214 :






 CABLE 3/8" LDF :






CABLE 7/8" LDF :






CABLE 1 1/4" LDF :






CABLE 1 5/" LDF :

Tabla de pérdidas de señal de los cables

Tipo de cable	Perdida 802.11b/g (2.4GHz)  dB/1m
LMR-100	1.3 dB por metro
LMR-195	0.62 dB por metro
LMR-200	0.542 dB por metro
LMR-240	0.415 dB por metro
LMR-300	0.34 dB por metro
LMR-400	0.217 dB por metro
LMR-500	0.18 dB por metro
LMR-600	0.142 dB por metro
LMR-900	0.096 dB por metro
LMR-1200	0.073 dB por metro
LMR-1700	0.055 dB por metro
RG-58	1.056 dB por metro
RG-8X	0.758 dB por metro
RG-213/214	0.499dB por metro
9913	0.253 dB por metro
3/8" LDF	0.194 dB por metro
1/2" LDF	0.128 dB por metro
7/8" LDF	0.075 dB por metro
1 1/4" LDF	0.056 dB por metro
1 5/" LDF	0.046 dB por metro

CONCEPTOS CLAVE :

-AD HOC :Una red ad hoc consiste en un grupo de ordenadores que se comunica, cada uno, con los otros a través de las señales de radio sin utilizar un punto de acceso. Las configuraciones AD HOC van de punto a puto.

-ADSL : La línea de abonado digital asimétrica, es un tipo de tecnología que consiste en la transmisión de datos digitales.

-ANTENA : Es para la recepción de datos, tipo parabólico, y tipo plano.

-CRIMPADORA : Herramienta para realizar cortes y apretar RJ.

-DHCP : Configuramos la LAN : IP, mascara de subred, servidor DHCP, etc. (ponemos una IP estática).

-DNS : Sistema de nombres de dominio. transforma las redes de dominio en direcciones IP.

-GANANCIA : La ganancia de una antena viene expresada en dB.

-IEEE 802.11 : (Wireless G) permite alcanzar velocidades de hasta 54Mb/s, aunque la velocidad real está entorno al 50%.

-INFRAESTRUCTURA : Es la forma de trabajar con los puntos de acceso.

-IP CONFIG : Para ver la dirección IP de nuestro equipo y todos los parámetros de la conexión.

-MAC : Número de serie, frecuencia o banda de trabajo.

-MASCARA DE SUBRED : Indica cuál de los cuatro valores cambia en los puestos de la red

-MÓDEM PLC : Es una buena opción si encontramos dificultad para llevar un cable de red del punto de acceso al switch.

-PING : Para comprobar que tenemos visible el equipo destino.

-PoE : Power over Ethernet - alimentación sobre ethernet.

-POTENCIA : De emisión (en - dBm decibelios por milivatio) es el nivel mínimo de potencia.

-PUNTO DE ACCESO : Se suele abreviar como AP, es un dispositivo que gestiona los paquetes de datos lanzados por otros equipos inalámbricos.

-RADIOFRECUENCIA : Se utilizan ondas electromagnéticas que se propagan a través del espacio libre. (en realidad, no requieren ningún medio para propagarse).

-REPETIDOR : Disponer de varios puntos de acceso como repetidores.

-ROUTER : Es un dispositivo que permite enrutar wi-fi.

-RP-SMA : Conector de antena hembra, que se usa para conectar una antena típica de redes inalámbricas wi-fi o un pigtail adecuado.

-SENSIBILIDAD : De recepción (en - dBm decibelios por milivatio) es el nivel mínimo de potencia que a de llegar al AP para funcionar adecuadamente a una velocidad determinada.

-SEGURIDAD : En una red tiene el protocolo de seguridad wep-wpa.

-SMA : Conector reverse.

-SUBRED : Indica los valores que cambian en los puestos de la red.

-TCP/IP : En general, esta en todos los ordenadores y en todos los dispositivos que se conectan a una red.

-WAN : Es una manera de configuración.

-WEP : wired equivalent privacy - privacidad equivalente a cableado. Es un sistema de encriptación.

-WI-FI : Es una red de internet.

-WIMAX : Se utiliza para radioenlaces, es una tecnología más costosa pero más potente.

-WPA : wi-fi protected acces, acceso protegido a wi-fi. Que corrige ciertas diferencias de WEP, por lo que es más potente y segura.

-WPS : Tipo de encriptación y clave de acceso. Elegiremos WPA2 y una clave difícil de averiguar.
