Resumen de conceptos de cableado

100 Base T :

Armario de comunicaciones :

AWG : American Wire Gauge .

Bus : Una conexión en bus es físicamente un único cable conectado a todas las estaciones.

Comprobador de red LAN : Estos equipos tienen una unidad principal y una unidad remota, es decir una unidad que maneja el operario y otra que se conecta en el otro extremo del cable, en muchos casos auxiliado por un ayudante.

Conector F : Una vez pelado el cable coaxial, se coloca en el conector F y se gira en el sentido de las agujas del reloj para enroscarlo, hasta que la punta del cable coaxial quede a ras del conector .

Conector RJ-45 : Es la clavija que se coloca al final del cable en cada uno de los latiguillos se conectaran tanto dentro del armario de datos como los que se usaran entre la roseta de red y el ordenador del usuario.

Crimpadora : Herramienta que sirve para hacer un latiguillo de conexión RJ-45.

Ethernet :  En la actualidad es una topología en estrella, siendo la mas moderna la conexión lógica punto a punto.

Etiquetadora : Rotulo que se incorpora en un producto o un elemento para su identificación.

FTP : Cable de pares trenzados apantallado (foiled twister pair).

Internet : Internet es un conjunto descentralizado de redes interconectadas que utilizan la familia de protocolos TCP/IP garantizando que las redes fisicas funcionen como una red logística de alcance mundial.

Latiguillo :  Es un cable de red con dos conectores RJ-45 macho en sus extremos.

MAU : Unidad de Acceso Multiusuario.

Patch panel : Es un panel con varios conectores RJ-45 hembra .

Pigtail :

Punto de acceso inalámbrico :

Roseta de red : Es el elemento que permite conectar el ordenador al resto de la red .

Router :

SMA : Subminiatura versión A .

Smartphone : Teléfono inteligente.

STP : Shielded Twisted Pair .

Switch :

UTP : Unshielded Twisted Pair .

Web :

Wi-fi :

WiMAX : Otra tecnología inalámbrica como wimax, siempre que dicha antena no esté acoplada al propio router.

Cable coaxial

El cable coaxial  se utilizo en las primeras redes de área local. Comenzaron con el cable coaxial grueso como medio de transmisión; pasaron al cable coaxial fino y, finalmente, desapareció con la llegada de los cables de pares trenzados.

HB-DIGITAL Cable Coaxial 130 dB 20 m Satélite con 6 Conectores F Dorados y 3 Manguitos de Protección para Recepción Satélite para HDTV, 3D, FullHD, Ultra HD, HD 4K2K, UHDTV

  10,83€

10m= 5,41€

Pasos para hacer un conector de cable coaxial:

• Retiramos la cubierta de plástico.
• Separamos con cuidado la malla.
• Retiramos el papel metálico procurando no cortar la malla.
• Cortamos dejando 4mm de aislante dieléctrico.
• Enrollamos la malla en el sentido de las agujas del reloj.
• Enroscamos el conector F al cable coaxial.
• Cortamos el vivo procurando que no sobresalga.

Etiquetadora

* Definición : para que usamos la etiquetadora
* 3 modelos : precio, imagen, web donde lo as encontrado


DEFINICIÓN : marcar la roseta y el panel de parcheo con el mismo nombre para saber a qué cable pertenece cada uno. Se etiqueta tanto el cable como la boca del panel de parcheo como la roseta de red, para que esté todo perfectamente identificado y no tengamos la posibilidad de error.

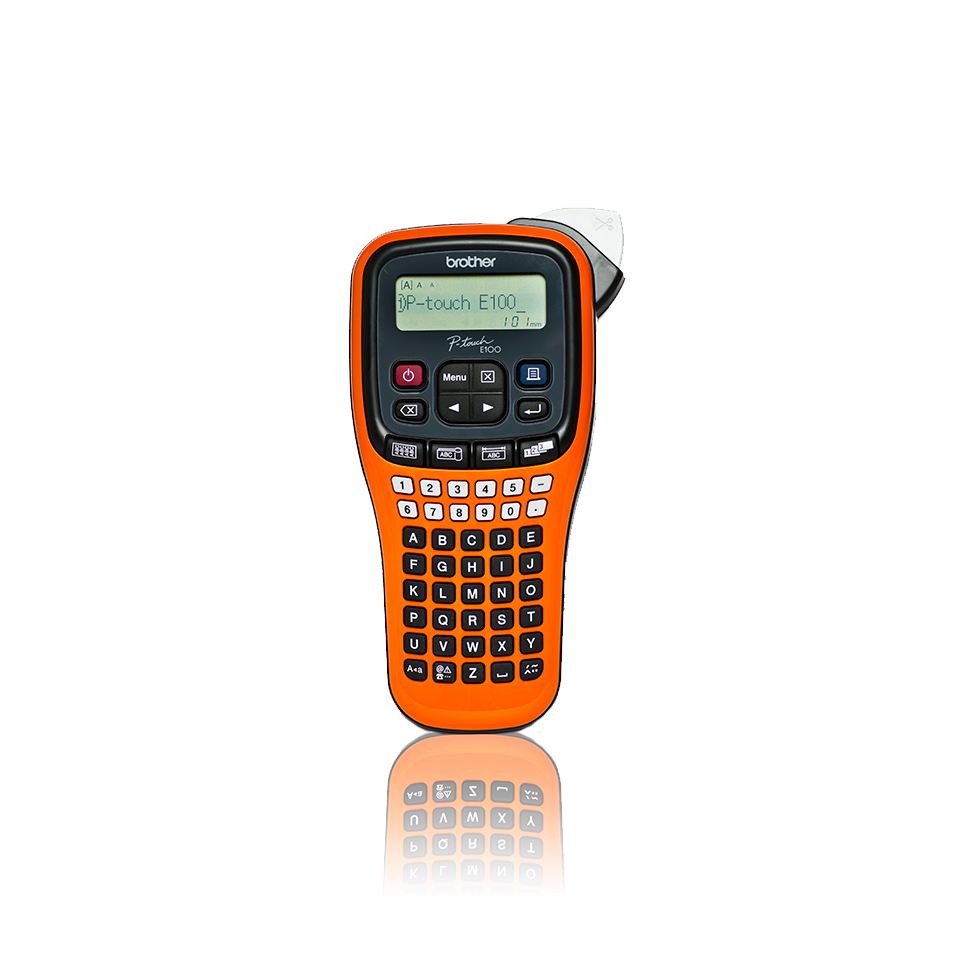

PRECIO :  53,24€ (IVA incluido)
WEB : www.Brother.es

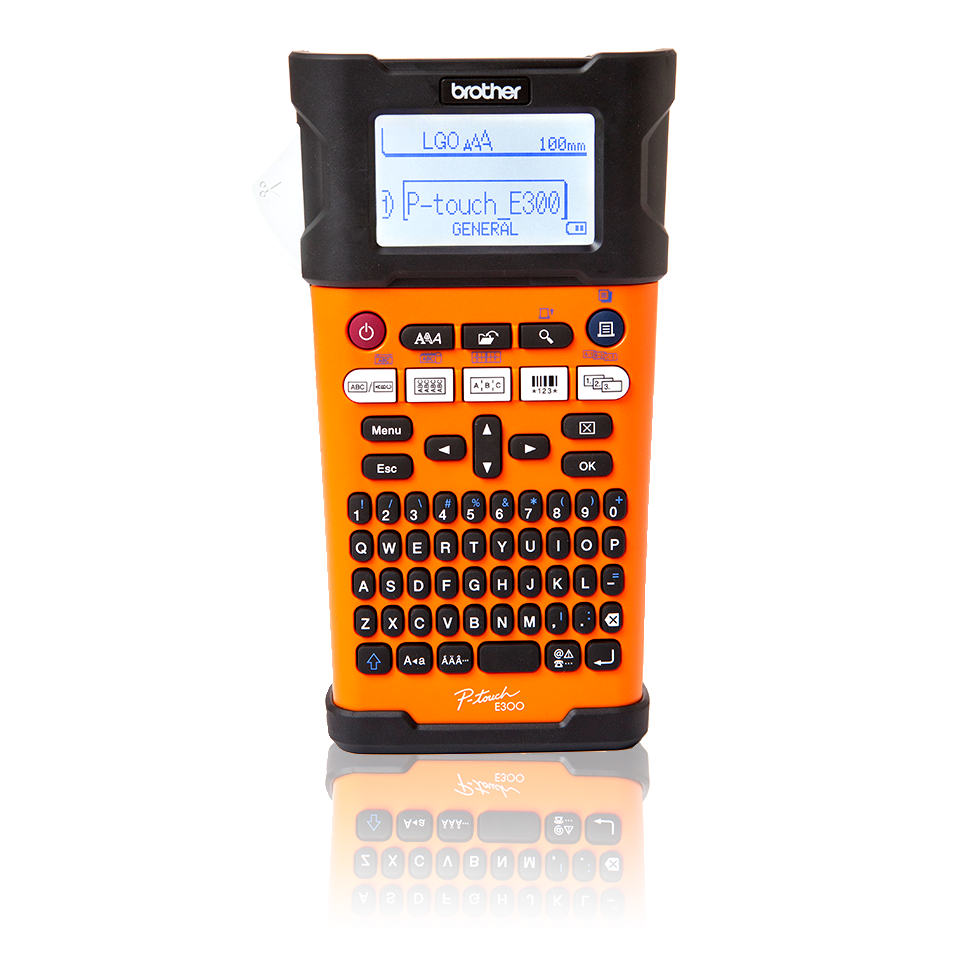

CARACTERISTICAS:  Rotuladora electrónica portátil profesional ideal para electricistas e instaladores. Compacta y portátil, está diseñada con funciones fáciles de usar para crear los tipos de etiquetas más comunes de forma rápida y fácil y además, incluye un práctico maletín de transporte y adaptador CA.

PRECIO :  130,68€ (IVA incluido)
WEB : www.Brother.es
CARACTERISTICAS : Rotuladora electrónica portátil profesional para electricistas e instaladores. La rotuladora P-touch E300VP es una herramienta indispensable para electricistas e instaladores de redes, incluyendo una batería Li-ion recargable y un adaptador CA dentro de un resistente maletín de transporte.


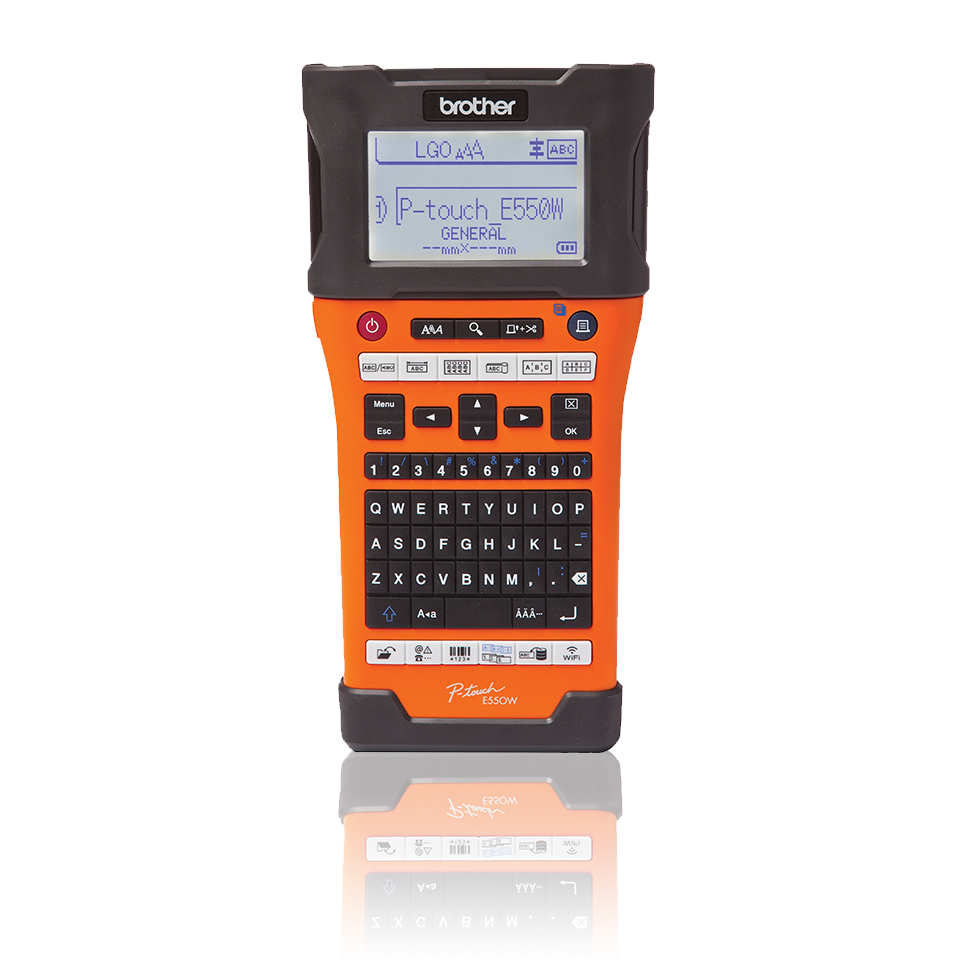

PRECIO : 216,59€ (IVA incluido)
WEB : www.Brother.es
CARACTERISTICAS: Creación de etiquetas duraderas para instalaciones de redes eléctricas a través del uso de teclas dedicadas, mediante el software para PC incluido y/o desde tu smartphone/tablet con la aplicación de etiquetado de cables de Brother.

Conexión de la roseta de red

*  Explica detalladamente como conectar una roseta de red.
* Añadir a la explicación imágenes de la herramienta krone LSA-PLUS
* Pon 2 modelos de LSA-PLUS ;
- IMAGEN
- PRECIO
- CARACTERÍSTICAS
- WEB donde lo has encontrado
* Añade un vídeo explicativo de la conexión de una roseta de red.

Vamos a proceder ahora a realizar la  conexión de la roseta de red y la del panel de parcheo. Estas  son las conexiones  fijas  del cableado, ya que una vez hechas, no se tocan, salvo que se detecte algún tipo de avería y haya que cambiar  de ubicación alguna toma de red.
Para realizar la conexión del cable a estos elementos , necesitamos una nueva herramienta de inserción y corte para conector IDC conexión por deslizamiento del aislante ), ya que la conexión se realiza insertando el hilo sin pelar entre unas cuchillas que lleva la parte de conexiones de  la roseta y el lado de conexiones del panel de parcheo, introduciéndose en las cuchillas entre el aislante; asi se realiza la conexión. Tenemos una herramienta que inserta el hilo y lo corta con tijera, incorporada además unos accesorios para extraer el hilo por si se hubiese insertado erróneamente.



 - PRECIO : 7€
 - CARACTERÍSTICAS : Para cableado de regletas Kroner y para paneles Kroner, conectores hembra, paneles de datos o de telefonía que indiquen este tipo de conexiones.
 - WEB : optimalan




 - PRECIO : 9,50€
 - CARACTERÍSTICAS : Sirve para RJ11 RJ12 Y RJ45
 - WEB : Ebay

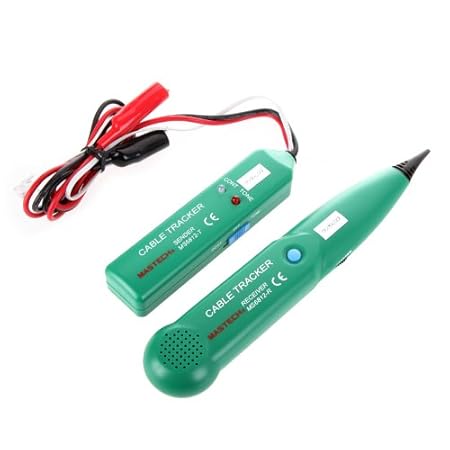

Comprobador de cable ethernet

* Busca en todas las webs del ejercicio 2.24 pagina 33.
* 3 Tester
* 1 que cueste menos de 5€
* 1 que cueste entre 10€ y 15€
* 1 que cueste más de 15€
- Foto
- Precio
- Características
- Web donde lo has encontrado

- 3,17€ envío gratuito. iva incluido.
- comprobador de RJ 11y RJ 45
- cablematic.es




- 15,40€ envío gratuito. iva incluido.
- comprobador de latiguillo, nuevo y de alta calidad, Peso del producto 381 g, dimensiones del producto 26x13,6x4,2cm

- ingesdata.com

- 17,30€ envío gratuito. iva incluido.
- comprobador rj 11 y rj 45.
- simón.es

LATIGUILLO DE CONEXIÓN

* Elementos necesarios para montar un latiguillo ( numerarlos )
* Explicar detalladamente el proceso para montar un latiguillo
* Añadir imágenes en la explicación
* 3 modelos de crimpadoras imagen, precio, y características.
* Enlace de un vídeo explicativo de este proceso.


   Elementos necesarios:
1 Pela-cables
1 Crimpadora
1 Cable de cuatro pares trenzados
2 Conectores RJ45
Para hacer un latiguillo:

• 1º, pelamos un extremo del cable, quitando solo el recubrimiento, y dejando a la vista los ocho hilos de colores; esto se hace con el pelador descrito anteriormente o con algunas crimpadoras.
• 2º, desdoblamos los pares de olores y los colocamos en el siguiente orden: blanco naranja, naranja, blanco verde, azul, blanco azul, verde, blanco marrón, marrón.
• 3º, con el cortante de la crimpadora, cortamos perpendicularmente los cables para que tengan la misma medida y puedan llegar al fondo del conector, esto es, sobre unos 12mm.
• 4º colocamos la clavija con el clip hacia abajo, insertamos el cable preparado en el punto interior y verificamos que el orden de los cables es el correcto. Comprobaremos que los hilos llegan hasta el final de la clavija y que la funda del cable se queda pillada dentro de la funda y no se suelten los hilos al mover el cable
• 5º, e introduce la clavija en la boca de la crimpadora y se procede al crimpado.
• 6º Por fin, el conector está terminado.
• 7º Se repiten los pasos, pero ahora en el otro extremo, para hacer un cable de red que irá conectado del ordenador a la roseta de red o de  switch al panel de parcheo.

Panel de parcheo

* Definición de panel de parcheo
* Dos imágenes de patch panel 2.9 mas una  parte trasera cableada
* Definición de latiguillo
* 3 PANELES DE PARCHEO  uno de 16, 24, 48 bocas , precio marca imagen
* 3 Racks, marca modelo precio
* Como conectar por detrás un ptch panel
* Imagen de la conexión
* Video de como se conectan los cables en el patch panel.

conexión patch panel : Identifiquemos cada parte y comenzaremos a hacer las conexiones de forma similar a la llevada a cabo para la roseta de  red, por tanto utilizaremos, la misma herramienta de inserción y lo haremos identificando primero los colores de los hilos del cable de cuatro pares .

DEFINICIÓN de panel de parcheo:
Es un panel con varias bocas ( conectores RJ45 hembra ) juntas, es como si fueran varias rosetas  de red una al lado de otra. En el panel de parcheo y la electrónica de red se incluyen en un armario de comunicaciones, que  es accesible solo por personal autorizado ( el administrador de la red ) los mas comunes son de 24 y 48 bocas.


DEFINICIÓN DE LATIGUILLO:
Es un cable de red con dos conectores RJ45 macho  en sus extremos en ambos, que sirve para unir el panel de parcheo a la electrónica de red o el ordenador a la roseta de red.



28€

Patch panel de 12 puertos RJ45 Categoría.6 UTP para rack 10" de 1U.

55€

62€

Tarjetas de red

Targetas de red con cable

TP-LINK TG-3269 Tarjeta de Red Gigabit 10/100/1000 PCI - Tarjeta Ethernet

Soporta Full Duplex Flow Control (IEEE 802.3x)

Soporta IEEE 802.1p, IEEE 802.1Q VLAN tag

Soporta Jumbo Frame

Apoya Auto-MDI/MDIX

Proporciona ranura bootrom, el apoyo de arranque remoto

Soporta ACPI, la gestión de energía PCI

Contienen dos grandes FIFOs independientes recibir y transmitir

Un STP / conector UTP

Proporciona indicadores LED para indicar la red Link / / Actividad Velocidad / Duplex

Plug and Play

  11,95$

D-Link DGE-528T Tarjeta de Red Gigabit 10/100/1000 - Tarjeta Ethernet

• Descripción del producto D-Link GE 528T - adaptador de red
• Tipo de dispositivo Adaptador de red
• Factor de forma Tarjeta de inserción
• Tipo de interfaz (bus) PCI
• Revisión de especificación PCI PCI 2.2
• Tipo de cableado Ethernet 10Base-T, Ethernet 100Base-TX, Ethernet 1000Base-T
• Protocolo de interconexión de datos Ethernet, Fast Ethernet, Gigabit Ethernet
• Velocidad de transferencia de datos 1 Gbps
• Cumplimiento de normas IEEE 802.3, IEEE 802.3u, IEEE 802.1Q, IEEE 802.3ab, IEEE 802.3x
• Requisitos del sistema Microsoft Windows NT 4.0, Novell NetWare 5.x, Apple MacOS X, Novell NetWare 6.x, Linux 2.2.x, Linux 2.4.x, Microsoft Windows 98/ME/2000/XP/Vista/Windows 7

   15,95$

StarTech Tarjeta de Red PCI Express Puerto Gigabit Ethernet - Tarjeta Ethernet

• Un único puerto Ethernet 10/100/1000 Mbps compatible con RJ45
• Indicadores LED de enlace/actividad y detección de Gigabit
• Totalmente conforme con las normas IEEE 802.3, IEEE 802.3u, IEEE 802.3x y IEEE 802.3ab
• Conforme con las normas IEEE 802.1Q sobre el etiquetado VLAN, IEEE 802.1P sobre la codificación de prioridad de capa 2 y IEEE 802.3x sobre el control de flujo de dúplex completo.
• Soporta Jumbo frame
• Soporta la modalidad Full y Half Duplex
• Soporta la función Wake-on-LAN
• Detección Crossover & Auto-Corrección (Auto MDI/MDI-X)
• Aplicaciones
  • Actualización de disponibilidad Ethernet 10/100 a Gigabit
  • Agregue un puerto Ethernet a un servidor o estación de trabajo, ya sea por redundancia o por compatibilidad
  • Incorpora funciones de red a un sistema antiguo desprovisto de un puerto Ethernet

28$

Tarjetas inalambricas

Asus PCE-AC56 Adaptador WiFi PCI-E AC1300 - Tarjeta Ethernet

• Estándar de red IEEE 802.11a/b/g/n/ac
• Interfaz PCI Express
• Antena 2 x Antena R SMA
• Frecuencia de funcionamiento 2.4 GHz / 5 GHz
• Canal de funcionamiento 11 para N. América, 13 Europa (ETSI)
• Segmento de producto AC1300 Rendimiento AC mejorado con TurboQAM; 400+867Mbps
• velocidad de transferencia 802.11a/b/g/n/ac : downlink hasta 1300Mbps, uplink hasta 1300Mbps(20/40MHz)
• Modulación 64QAM, 16QAM, CCK, DQPSK, DBPSK, OFDM
• Gestión Configuración inalámbrica
• Utilidades Wireless setting
• Seguridad 64-bit WEP, 128-bit WEP, WPA2-PSK, WPA-PSK, WPS compatible
• Certificados CE, FCC, C-Tick, IC
• Dimensiones 120.9 x 99.1 x 21.6 mm (LxWxH)
• Peso 105 g (sólo el dispositivo)
• Medioambiente
  • Temperatura de funcionamiento: 0 °C a 40 °C ( °F a ºF)
  • Temperatura de almacenamiento: -20 ° a 65 ° C ( °F a °F)
  • Humedad en funcionamiento: 10 % a 90 % (sin condensación)
  • Humedad en almacenamiento: 10 % a 90 % (Sin condensación)
• SO compatibles
  • Windows 8.1 32 bits/64 bits
  • Windows 7 32 bits/64 bits
  • Windows 8 32 bits/64 bits
  • Windows Vista 32 bits/64 bits
  • Windows XP 32 bits/64 bits
• Contenido de la caja
  • CD de soporte
  • Tarjeta de garantía
  • Base de antena magnética externa
  • Soporte de perfil bajo
  • Adaptador de red inalámbrica
  • Antena dipolar x 2


42.95$

TP-LINK TL-WN851ND 300Mbps 11n Wireless PCI - Tarjeta Ethernet

• Velocidad inalámbrica N de hasta 300 Mbps es ideal para la difusión de vídeo, juegos en línea y las llamadas por Internet
• 2T2R MIMO ™ ofrece mayor rendimiento en la gama convencional versus 1T1R
• Es compatible con la función de QSS, cumpliendo con WPS para la seguridad se preocupe inalámbrica
• Es compatible con 64/128 WEP, WPA / WPA2/WPA-PSK/WPA2-PSK (TKIP / AES), Es compatible con IEEE 802.1X
• Compatible con Windows 2000, Windows XP 32/64, 32/64 bits Windows Vista, Windows 7 32/64 bits
• Es compatible con ad-hoc y modo infraestructura
• Compatible con Sony PSP X-Link para el juego alegre en línea para Windows XP
• Paquete de utilidades que permite una instalación rápida y sin complicaciones
• Perfectamente compatible con los productos 802.11n/b/g

16,75$

TP-LINK TL-WN951N 300Mbps 11n Wireless PCI Atheros

• Cumple con los estándares IEEE 802.11n (draft 2.0), IEEE 802.11g y IEE 802.11b
• Soporta seguridad de datos WPA/WPA2, autentificación IEEE 802.1x, encriptación TKIP/AES y encriptación WEP de 64/128 bits.
• Soporta alta tasa de transferencia de datos hasta 300 Mbps con máximo rendimiento, soporta ajuste automático a menor velocidad debido a la distancia u otras limitaciones operativas.
• Soporta modos Ad-Hoc e Infraestructura.
• Buena capacidad anti jaming.
• Soporta roaming entre Access Points al ser configurado en modo de infraestructura.
• Fácil configuración y monitoreo de información
• Soporta Windows 2000/XP/Vista y Windows 7
• Incluye 3 antenas desmontables

23$

Rosetas de red

* Definición de roseta de red
* Imagen externa e interna de una roseta
* Modelos de rosetas
* Precio de roseta, doble

DEFINICIÓN :
Es el elemento que permite conectar el ordenador al resto de la red. Su aspecto exterior es similar
IMAGEN :

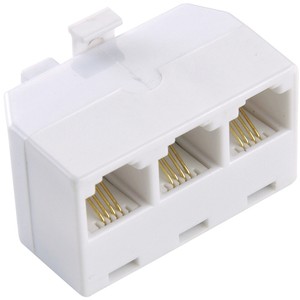

2€

5€

7€




















10€
